Gerbang Logika Dasar





Gerbang digit dikenal pula sebagai perangkat digit atau sebagai perangkat logika (logic device). Perangkat ini memiliki satu atau lebih masukan dan satu keluaran. Masing-masing masukan (input) atau keluaran (output) hanya mengenal dua keadaan logika, yaitu logika '0' (nol, rendah) atau logika '1' (satu, tinggi) yang oleh perangkat logika, '0' direpresentasikan dengan tegangan 0 sampai 0,7 Volt DC (Direct Current, arus searah), sedangkan logika '1' diwakili oleh tegangan DC setinggi 3,5 sampai 5 Volt untuk jenis perangkat logika IC TTL (Integrated Circuit Transistor-Transistor Logic) dan 3,5 sampai 15 Volt untuk jenis perangkat IC CMOS (Integrated Circuit Complementary Metal Oxyde Semiconductor).



Gerbang AND

Gerbang AND dapat memiliki dua masukan atau lebih. Gerbang ini akan menghasilkan keluaran 1 hanya apabila semua masukannya sebesar 1. Dengan kata lain apabila salah satu masukannya 0 maka keluarannya pasti 0.

Gerbang NAND (NOT AND)

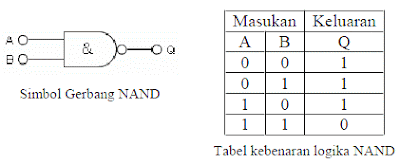

Berlawanan dengan gerbang AND, pada gerbang NAND keluaran akan selalu 1 apabila salah satu masukannya 0. Dan keluaran akan sebesar 0 hanya apabila semua masukannya 1. Gerbang NAND ekuivalen dengan NOT AND.





 Gerbang OR

Keluaran gerbang OR akan sebesar 0 hanya apabila semua masukannya 0. Dan keluarannya akan sebesar 1 apabila saling tidak ada salah satu masukannya yang bernilai 1.





 Gerbang NOR (NOT OR)

Gerbang NOR ekuivalen dengan NOT OR. Berlawanan dengan gerbang OR, keluaran sebesar 1 hanya akan terjadi apabila semua masukannya sebesar 0. Dan keluaran 0 akan terjadi apabila terdapat masukan yang bernilai 1.







 Gerbang XOR (Exclusive OR)

Apabila input A dan B ada dalam keadaan logika yang sama, maka output Q akan menghasilkan logika 0, sedangkan bila input A dan B ada dalam keadaan logika yang berbeda, maka output akan menjadi logika 1. XOR sebetulnya merupakan variasi dari cara kerja logika OR.







Gerbang NOT

Pada gerbang ini nilai keluarannya selalu berlawanan dengan nilai masukannya. Apabila masukannya sebesar 0 maka keluarannya akan sebesar 1 dan sebaliknya apabila masukannya sebesar 1 maka keluarannya akan sebesar 0. Pada tabel kebenaran gerbang NOT berikut, yaitu tabel yang menggambarkan hubungan antara masukan (A) dan keluaran (B) perangkat digit gerbang NOT.





Gerbang XNOR

Apabila input A dan B ada dalam keadaan logika yang sama, maka output Q akan menghasilkan logika 1, sedangkan bila input A dan B ada dalam keadaan logika yang berbeda, maka output akan menjadi logika 0. XNOR bisa juga dikatakan memiliki sifat dari kebalikan XOR. XNOR dan NOR hanyalah berbeda pada langkah ke-empat yaitu apabila A dan B pada logika 1 maka output Q juga 1, bukan 0 seperti pada logika NOR.
